けん引される台車の足回りに最適です
けん引される台車は強制的に無理な力が加わることが多いし、車輪の回転も速くなるため、耐久性が一般キャスターに比べ必要です。この鋼板製ノーパンクタイヤキャスターは対応できる設計になっています。主に構内トレーラーに配置することが多いです。
＊公道、乗用、農地など構内トレーラーを超える運搬車へは対応しておりません。
鋼板製ノーパンクタイヤキャスター説明動画
鋼板製ノーパンクタイヤキャスター取付事例
取付事例を見れば、鋼板製ノーパンクタイヤキャスターを選択した理由がわかります。ご検討下さい。
車輪にノーパンクタイヤを使用しており強靭な走行を約束します。構内での屋外走行に最適です。また４WS（四輪操舵）式構造のため、小回り及び追従性が抜群です。手押しで使用するために切替機構を加えました。
台車はノーパンクタイヤキャスターは自在キャスターと固定キャスターの組み合わせで使用されます。さらに「小回り良さ」と「牽引車との追従性」を追求するため、４個のノーパンクタイヤキャスターをリンクさせて４WS（四輪操舵）式にしました。
図面
鋼板製ノーパンクタイヤキャスター_自在図面_KPJ
鋼板製ノーパンクタイヤキャスター_固定図面_KPK
台車担当者のアドバイス
タイヤサイズ3.00-5仕様 UT300-5KPJ 自在
【タイヤサイズ】3.00-5【金具】自在金具【種類】牽引用ノーパンクタイヤキャスター
| 型式 | 金具種類 | 最大荷重 |
|---|---|---|
| UT3.00-5KPJ | 自在 | 300kg |
| 車輪径 | 車輪付高さ | 取付座 |
| 250mm | 300mm | 175/175mm |
| 取付穴ピッチ | 取付穴径 | 偏芯 |
| 140/140mm | 14mm | 100mm |
＊【見積依頼】価格だけ知りたい方は、購入ページで価格が確認できます。
(当社ホームページ「台車とキャスター物流機器情報」へ移動します。)
タイヤサイズ3.00-5仕様 UT300-5KPK 固定
【タイヤサイズ】3.00-5【金具】固定金具【種類】牽引用ノーパンクタイヤキャスター
| 型式 | 金具種類 | 最大荷重 |
|---|---|---|
| UT3.00-5KPK | 固定 | 300kg |
| 車輪径 | 車輪付高さ | 取付座 |
| 250mm | 300mm | 150/150mm |
| 取付穴ピッチ | 取付穴径 | – |
| 50/120mm | 14mm | – |
＊【見積依頼】価格だけ知りたい方は、購入ページで価格が確認できます。
(当社ホームページ「台車とキャスター物流機器情報」へ移動します。)

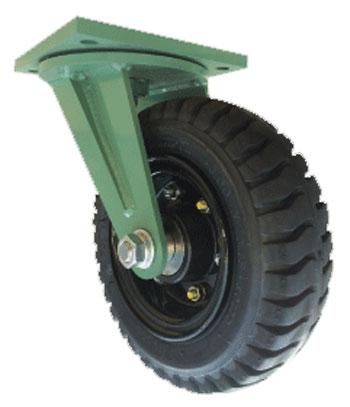

タイヤサイズ3.50-5仕様 UT350-5KPJ 自在
【タイヤサイズ】3.50-5【金具】自在金具【種類】牽引用ノーパンクタイヤキャスター
| 型式 | 金具種類 | 最大荷重 |
|---|---|---|
| UT3.50-5KPJ | 自在 | 380kg |
| 車輪径 | 車輪付高さ | 取付座 |
| 302mm | 370mm | 195/195mm |
| 取付穴ピッチ | 取付穴径 | 偏芯 |
| 160/160mm | 14mm | 75mm |
＊【見積依頼】価格だけ知りたい方は、購入ページで価格が確認できます。
(当社ホームページ「台車とキャスター物流機器情報」へ移動します。)

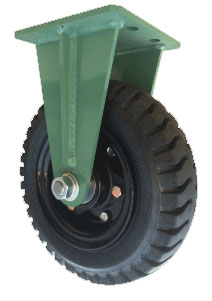

タイヤサイズ3.50-5仕様 UT350-5KPK 固定
【タイヤサイズ】3.50-5【金具】固定金具【種類】牽引用ノーパンクタイヤキャスター
| 型式 | 金具種類 | 最大荷重 |
|---|---|---|
| UT3.50-5KPK | 固定 | 380kg |
| 車輪径 | 車輪付高さ | 取付座 |
| 302mm | 370mm | 195/195mm |
| 取付穴ピッチ | 取付穴径 | – |
| 160/160mm | 14mm | – |
＊【見積依頼】価格だけ知りたい方は、購入ページで価格が確認できます。
(当社ホームページ「台車とキャスター物流機器情報」へ移動します。)
上記キャスター用タイヤ
【タイヤサイズ】3.00-5【種類】牽引用ノーパンクタイヤ
| 型式 | 最大荷重 | 外径 |
|---|---|---|
| UT3.00-5K | 300kg | 250mm |
| 幅 | 軸径 | ベアリング |
| 74mm | 25mm | 6205ZZ |
＊【見積依頼】価格だけ知りたい方は、購入ページで価格が確認できます。
(当社ホームページ「台車とキャスター物流機器情報」へ移動します。)
【タイヤサイズ】3.50-5【種類】牽引用ノーパンクタイヤ
| 型式 | 最大荷重 | 外径 |
|---|---|---|
| UT3.50-5K | 380kg | 302mm |
| 幅 | 軸径 | ベアリング |
| 96mm | 25mm | 6205ZZ |
＊【見積依頼】価格だけ知りたい方は、購入ページで価格が確認できます。
(当社ホームページ「台車とキャスター物流機器情報」へ移動します。)
商品についてのお問い合わせはこちらから
＊コンテンツ（豆知識など）へのご質問は受け付けていません。商品についての質問に限定させていただきます。メールでのお問い合わせ、回答となります。
台車屋が教える
キャスターであれば、簡単に台車へ組付けることが可能です
ノーパンクタイヤで屋外（ただし構内）を低速走行できるキャスターを作りました。動力車による牽引も可能です。
キャスターと言う形で供給しますので、お客様の方では台車に簡単に取り付けできます。台車側にキャスター取付穴を加工するだけで済みます。
旋回機能部も自在金具タイプを付ければ成り立ちます。
